Merakit Pemancar Mini FM 88- 108 MHz - DUNIA ELEKTRO - Rangkaian ini sangat cocok untuk para pemula yang hobi elektronik. Karena rangkaiannya sederhana dan komponennya mudah didapatkan di toko toko elektronik.
Pemancar fm bisa dijadikan sebagai alat komunikasi geratis, memutar musik, untuk broadsact atau layak nya seperti siaran radio fm biasanya . pokoknya sangat mengasikan.
Pemancar fm ini bekerja pada frekuensi 88- 108 MHz dan memiliki jangkauan radius lebih dari 1 kilometer, tegangan yang digunakan sekitar 9 volt s/d 12 volt DC

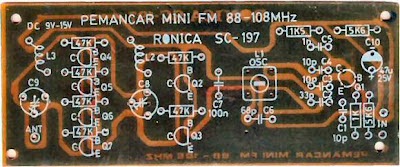

Pemancar ini menggunakan pcb produk ronica yang banyak dijual di toko elektronik dengan type Ronica SC-197
Pemancar fm ini terdiri dari 3 tingkat. Pada bagian osilator nya menggunakan transistor C9018, kemudian tingkat buffer 1 menggunakan 2 buah C930 yang dirangkai berpasangan, dan buffer terakhir rangkaian dari 4 buah C930. Ide merangkai transistor secara berpasangan ini adalah ide yang baik, selain menghasilkan penguatan yang lebih besar transistor yang berpasang-pasangan seperti ini juga dapat meningkatkan kestabilan.
Pada saat merakit sebaiknya jangan tergesa-gesa dengan mengerjakan langsung secara keseluruhan, tapi kerjakan tiap bagian agar adanya kesalahan dapat diketahui lebih awal.
Bagian pertama yang dikerjakan adalah osilator, setelah selesai dirakit dapat langsung dicoba, dengan cara menyalakan radio FM pada gelombang yang kosong dan atur volume radio sehingga suara desis terdengar jelas (akan lebih mudah jika dipakai radio yang mempunyaituning indikator). Putar inti dari koker (L1) kekanan sampai maksimal. (Dengan memutar koker kekanan frekuensi yang dihasilkan osilator makin rendah.)
Nyalakan pemancar FM, putar inti koker kekiri sampai desis pada radio FM hilang atau sampai indikator tuning menyala. Jika didapatkan sinyal yang kuat dan stabil, osilator dari pemancar ini telah bekerja dengan baik.
Bagian selanjutnya dapat mulai dirakit, setelah selesai dirakit. Nyalakan catu daya dan putar kedua trimmer (C8 dan C9) pada penyan.gga secara bergantian sampai didapatkan daya paling besar dan SWR paling kecil.
Pemancar fm bisa dijadikan sebagai alat komunikasi geratis, memutar musik, untuk broadsact atau layak nya seperti siaran radio fm biasanya . pokoknya sangat mengasikan.
Pemancar fm ini bekerja pada frekuensi 88- 108 MHz dan memiliki jangkauan radius lebih dari 1 kilometer, tegangan yang digunakan sekitar 9 volt s/d 12 volt DC
Pemancar ini menggunakan pcb produk ronica yang banyak dijual di toko elektronik dengan type Ronica SC-197
Pemancar fm ini terdiri dari 3 tingkat. Pada bagian osilator nya menggunakan transistor C9018, kemudian tingkat buffer 1 menggunakan 2 buah C930 yang dirangkai berpasangan, dan buffer terakhir rangkaian dari 4 buah C930. Ide merangkai transistor secara berpasangan ini adalah ide yang baik, selain menghasilkan penguatan yang lebih besar transistor yang berpasang-pasangan seperti ini juga dapat meningkatkan kestabilan.Pada saat merakit sebaiknya jangan tergesa-gesa dengan mengerjakan langsung secara keseluruhan, tapi kerjakan tiap bagian agar adanya kesalahan dapat diketahui lebih awal.
Bagian pertama yang dikerjakan adalah osilator, setelah selesai dirakit dapat langsung dicoba, dengan cara menyalakan radio FM pada gelombang yang kosong dan atur volume radio sehingga suara desis terdengar jelas (akan lebih mudah jika dipakai radio yang mempunyaituning indikator). Putar inti dari koker (L1) kekanan sampai maksimal. (Dengan memutar koker kekanan frekuensi yang dihasilkan osilator makin rendah.)
Nyalakan pemancar FM, putar inti koker kekiri sampai desis pada radio FM hilang atau sampai indikator tuning menyala. Jika didapatkan sinyal yang kuat dan stabil, osilator dari pemancar ini telah bekerja dengan baik.Bagian selanjutnya dapat mulai dirakit, setelah selesai dirakit. Nyalakan catu daya dan putar kedua trimmer (C8 dan C9) pada penyan.gga secara bergantian sampai didapatkan daya paling besar dan SWR paling kecil.
